测试手指工装
一、仪器用途
本试具用于检验防止人体触及危险部件的基本防护。此试具也用于防止手指触及的防护检验
二、工作原理
模拟成年人伸直、弯曲的手指，在正常使用力度下伸进设备开孔、缝隙、散热孔、装配间隙，检验外壳能不能挡住人体手指触碰内部带电部件、高温部件、运动危险零件，以此判定外壳防护等级（IP2X）与防触电安全性。
三、执行标准
IEC61032B GB/T 16842-2016

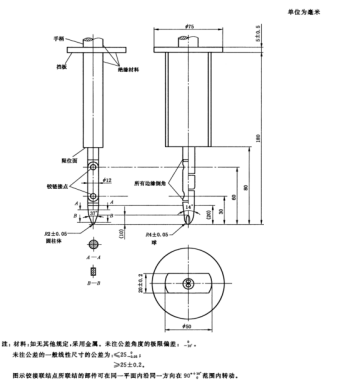

四、技术能参数
指标 | 参数 |
探棒球形头部直径 | 12.5 mm |
圆柱手指段直径 | 12.5 mm |
弯折段长度 | 80 mm |
手柄直径 | 50 mm |
铰接间隙 | ≤5 mm |
材质 | 导电金属 |
限位挡盘直径 | 100mm |
弯折角度 | 0°～90° 单向弯折 |
四、基本配置
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
扳手1套;
