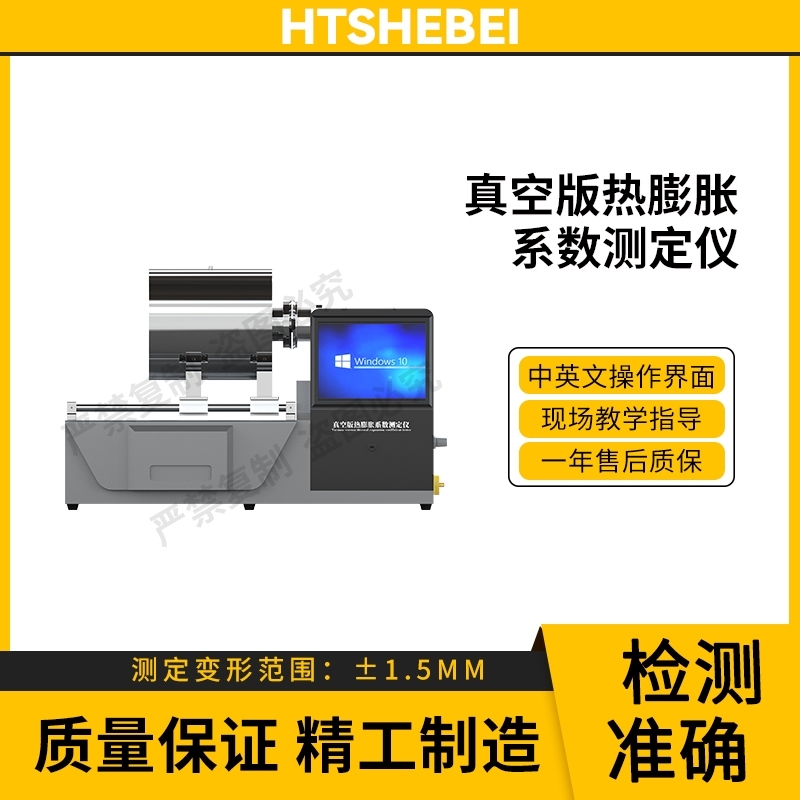

热膨胀系数测定仪是用于测量材料在温度变化过程中尺寸变化规律的精密仪器，在材料研究、产品设计、质量控制等领域具有重要应用。本指南详细说明设备操作、样品制备、测试方法、数据分析等关键环节，确保热膨胀系数测量的准确性和可靠性。
一、设备系统构成
设备主要由炉体、样品支撑系统、位移测量系统、温度控制系统、数据采集系统组成。炉体结构采用多层保温设计，工作温度范围室温-1600℃，最高温度根据型号确定。加热元件分布均匀，确保温场均匀性±1℃。炉体开口设置冷却系统，保护测量元件。
样品支撑采用低膨胀材料制作支撑杆，热膨胀系数小于1×10⁻⁶/K。支撑结构刚性好，变形小。样品安装便捷，定位准确。位移测量采用电感式或激光式位移传感器，分辨率达到0.01μm。测量系统与热源隔离，减少热漂移。传感器定期校准，确保准确性。
温度控制采用PID控制，控温精度±0.5℃。升温速率可调，范围0.1-20℃/min。温度测量使用铂电阻温度计，精度±0.1℃。温度均匀性测试区内±2℃。真空系统配置机械泵和分子泵，极限真空度10⁻³Pa。配置气氛系统，可通入惰性气体或反应气体。
二、样品准备
样品要求样品为规则几何形状，通常为圆柱体或长方体。样品尺寸根据设备要求确定，通常直径3-10mm，长度10-50mm。样品两端平行，平行度偏差不超过0.01mm。端面平整，表面粗糙度Ra不超过0.8μm。
样品处理测试前清洁样品表面，去除污染物。高温测试样品需预处理，消除热历史。易氧化样品测试在惰性气氛中进行。样品安装样品置于支撑杆之间，确保接触良好。调整样品位置，确保对中。记录安装状态，包括接触力、对中情况。
温度传感器温度传感器靠近样品安装，距离样品表面不超过2mm。传感器与样品接触良好，热传导可靠。多支传感器测量温度分布。环境控制测试前系统抽真空或通入保护气体。控制气氛压力，通常0.1-0.3MPa。记录气氛条件，包括气体种类、压力、纯度。
三、测试程序
温度程序设置起始温度，通常为室温。设置终止温度，根据材料特性确定。设置升温速率，根据测试要求选择。设置保温程序，包括升温间保温和终点保温。数据采集设置采集间隔，通常1-10秒。设置触发条件，包括温度触发、时间触发。设置存储参数，确保数据完整。
校准程序进行系统校准，包括零点校准、温度校准、位移校准。使用标准样品验证系统准确性。记录校准数据，建立校准档案。安全设置设置温度保护，超温自动停止。设置真空保护，真空度不足时报警。设置压力保护，超压自动泄压。
测试模式选择测试模式，包括升温测试、降温测试、循环测试。选择控制模式，包括温度控制、压力控制、气氛控制。选择测量模式，包括单样品测试、多样品同时测试。
四、测试操作
系统检查检查真空系统，确保密封良好。检查气氛系统，确保供气正常。检查冷却系统，确保冷却有效。检查电气系统，确保连接可靠。样品安装安装样品，记录安装位置。安装温度传感器，记录安装位置。检查系统状态，确认正常。
系统抽空启动真空系统，抽至设定真空度。检漏，检查系统密封性。通入保护气体，达到设定压力。温度平衡设置起始温度，平衡30分钟。监测温度稳定性，达到平衡后开始测试。记录平衡温度，作为测试起点。
测试执行启动升温程序，监控升温过程。监控样品状态，防止异常。监控系统参数，包括温度、压力、位移。记录观察现象，包括颜色变化、相变、异常声音。测试结束达到终止温度后，按程序降温。降温后取出样品，检查样品状态。保存数据，备份原始数据。
热膨胀系数测定仪的正确使用需要专业的知识和精细的操作。从样品制备到数据分析，每个环节都需要严格控制。通过完善的测试方案和规范的操作，可以获得准确的热膨胀数据，为材料研究和工程应用提供可靠依据。操作人员应不断学习新知识，提高操作技能，为材料科学发展做出贡献。
